ABS整體澆筑濾板與可調式濾頭工藝特點
作者來源:gysxlc 發布時間： 2018/6/24 8:26:13 標簽：整體澆筑濾板 可調式濾頭
導讀：整體澆筑濾板和可調式濾頭是氣水反沖濾池配水布?xì)庀到y(tǒng)的進步.

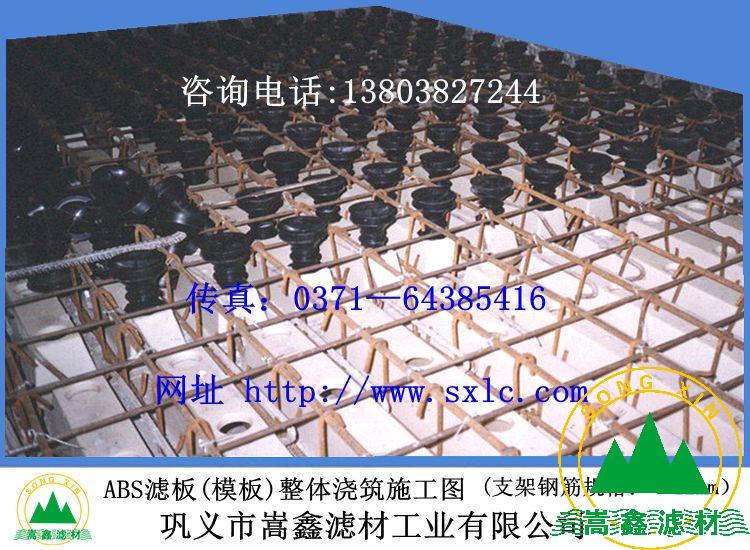

1.為了實現整體澆筑，必須有不拆卸的成型板材(工藝上采用食品級ABS濾板)制作凹凸型模板，能可靠支撐整體澆筑工程的施工荷載(當施工荷載400kg/㎡時，模板撓度變化<12mm，模板凸處帶頸套的圓孔是用以固定濾頭預埋件(濾座)。
2.在模板安裝后鋼筋骨架采用φ10和φ12與池壁鋼筋聯接為一體。
3.整體澆筑混凝土要求一次性澆筑完畢并予震搗均勻、壓實，滿足C25強度，允許施工按土建一般要求1‰的水平誤差，其承載強度正向70KN/㎡，反向60KN/㎡。

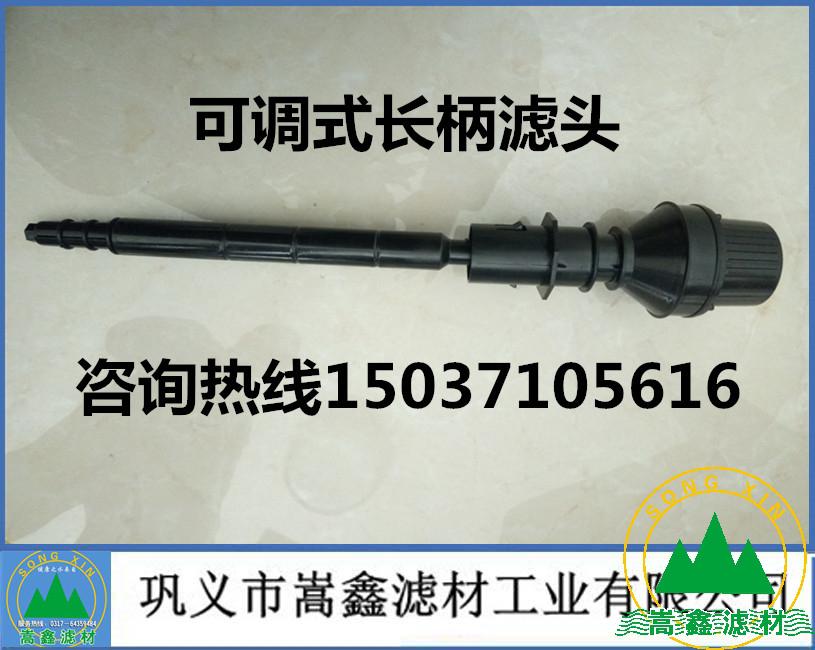

4.混凝土養護后，在濾頭預埋件(濾座)內插入可調節螺桿，其可調螺距為70mm上下調節范圍為40-50mm，調節濾桿預留為15mm以上余量，供濾池一長期運行后可能出現土建構筑物不均勻沉降時可調節使用，調節精度(最小調節量)為0.4mm。
5.濾池布水區進水，根據水面來調節濾桿的上端平面在同一水平高度，從而保證進水孔在同一水平線上。
6.采用防松動自鎖濾頭予以聯接濾座，由于整體澆筑濾板的模板是定型的，所以濾頭之間的距離和每平方米布置的濾頭數量也是固定的，而標準型濾頭的縫隙面積也統一，從而全池開孔比也是固定的。盡管以往無數成功的經驗已確定了以上這些數據(濾頭間距橫向150cm;縱向20Qmm,標準型(QS-K-0.5)濾頭縫隙寬度0.5mm;面積6.12cm2，全池開孔比為2%。但考慮到各設計者的設計經驗和不同特定的處理對象，所以備有不同縫隙面積的濾頭供選擇，以滿足不同開孔比的設計要求。并有B型模板，濾梁間距為1m。
7.整體澆筑濾板工藝已制定國家標準，《氣水沖洗濾池整體澆筑可調式濾頭技術規程》CECS178:2005中國計劃出版社2005匕京。使濾池設計和施工有統一規范，施工進一步規范。便于推廣應用。
8.有些有特殊要求的配水布?xì)庀到y(tǒng)，可以在濾池中直接鋪設按設計要求的平模板，下部架設可精確調節水平度的支撐桿實現整體澆筑。
